Jednorázová tepelná pojistka je zařízení používané k ochraně obvodů, které se používá hlavně k zabránění poškození zařízení nebo vzniku požáru v důsledku přehřátí. Přeruší obvod pomocí pojistkového mechanismu, když teplota překročí nastavenou hodnotu, čímž chrání zařízení.
Funkce
- Extrémně citlivý na okolní teplotu
- Přesná a stabilní provozní teplota
- Kompaktní, epoxidově utěsněná konstrukce
- Spolehlivý výkon
- Vyrobeno podle přísných postupů kontroly kvality
- Schváleno různými mezinárodními bezpečnostními standardy, jako je TUV CB KC PSE CCC a tak dále.
Princip fungování
Tepelné odpojení peletového typu – při okolní teplotě tepelné odpojení dosáhne své provozní teploty, peleta se roztaví, pružina A se roztáhne a posune posuvný kontakt pryč od přívodu A. Poté je elektrický obvod trvale přerušen.
- Snímání teploty: Tepelná pojistka obsahuje uvnitř pilulku termistoru. Když teplota dosáhne nastavené hodnoty, pilulka se roztaví nebo deformuje.
- Fixační mechanismus: Poté, co se pilulka roztaví, vnitřní mechanická struktura odpojí obvod a zabrání dalšímu toku proudu.
- Jednorázové použití: Jakmile je pojistka spálená, nelze ji obnovit a musí být vyměněna.

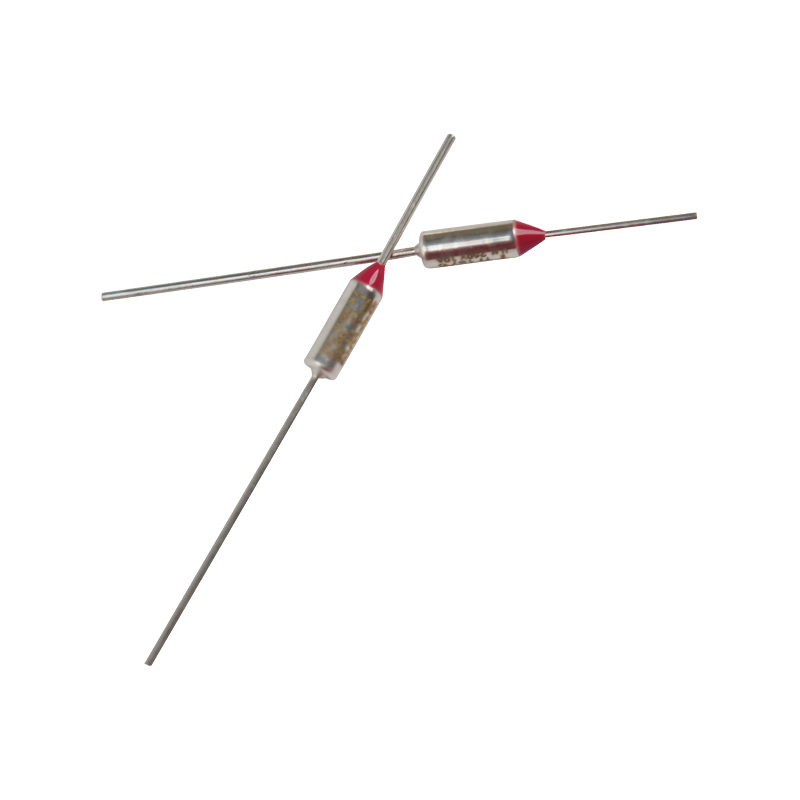

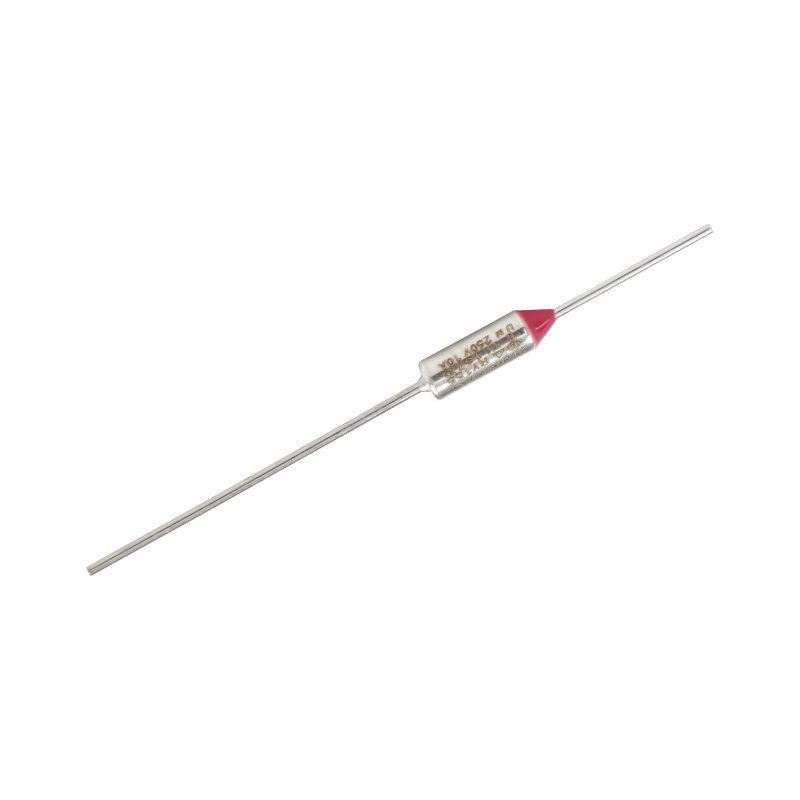

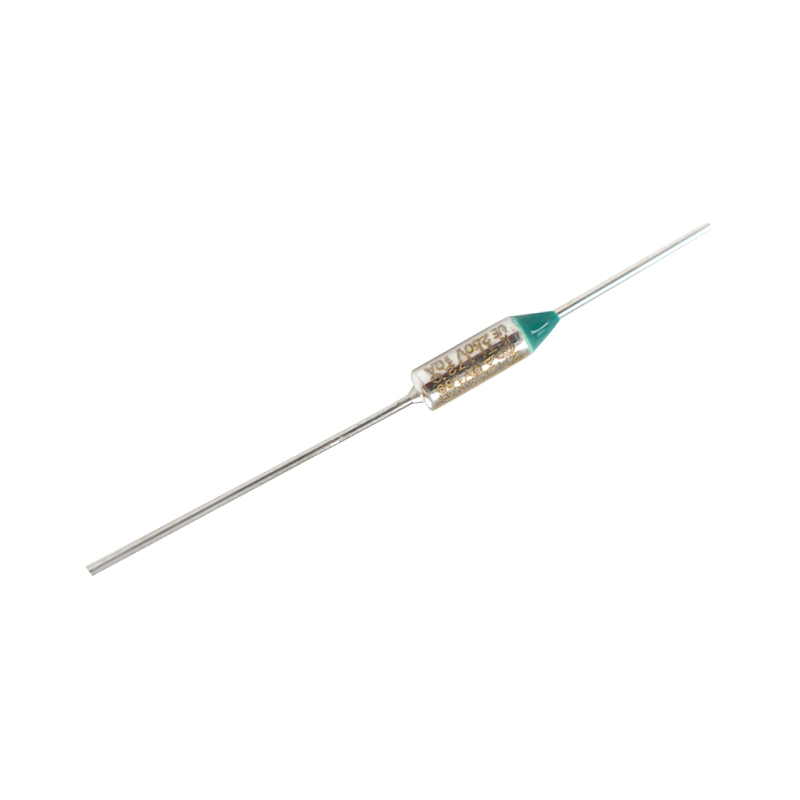

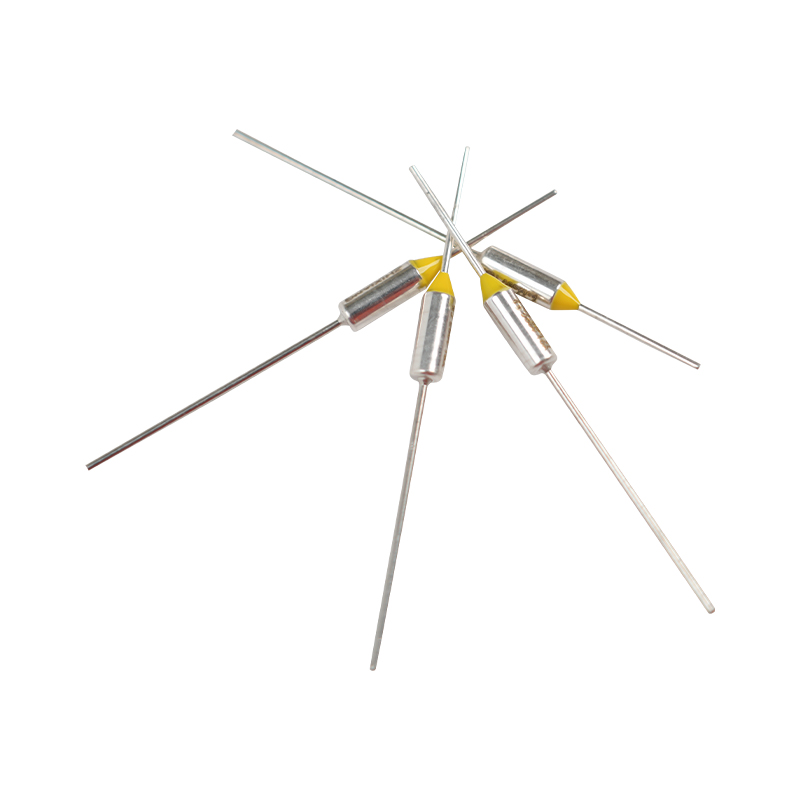

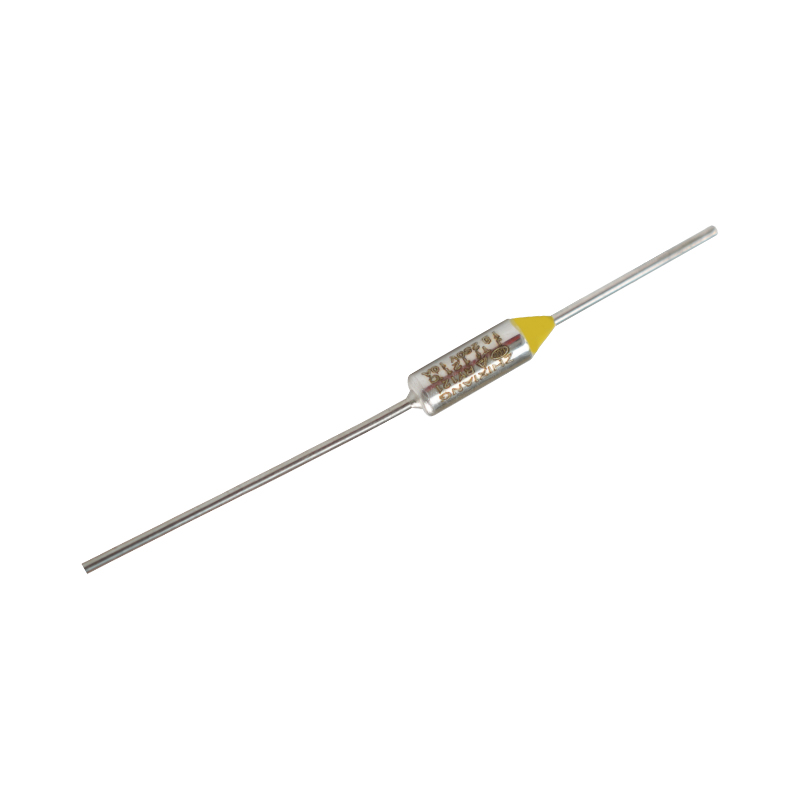

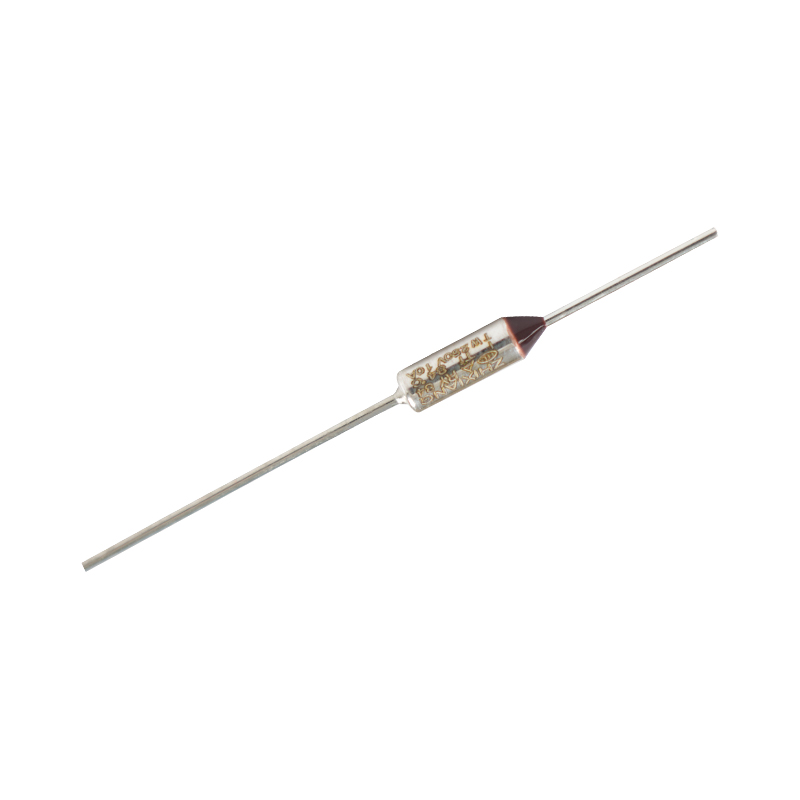

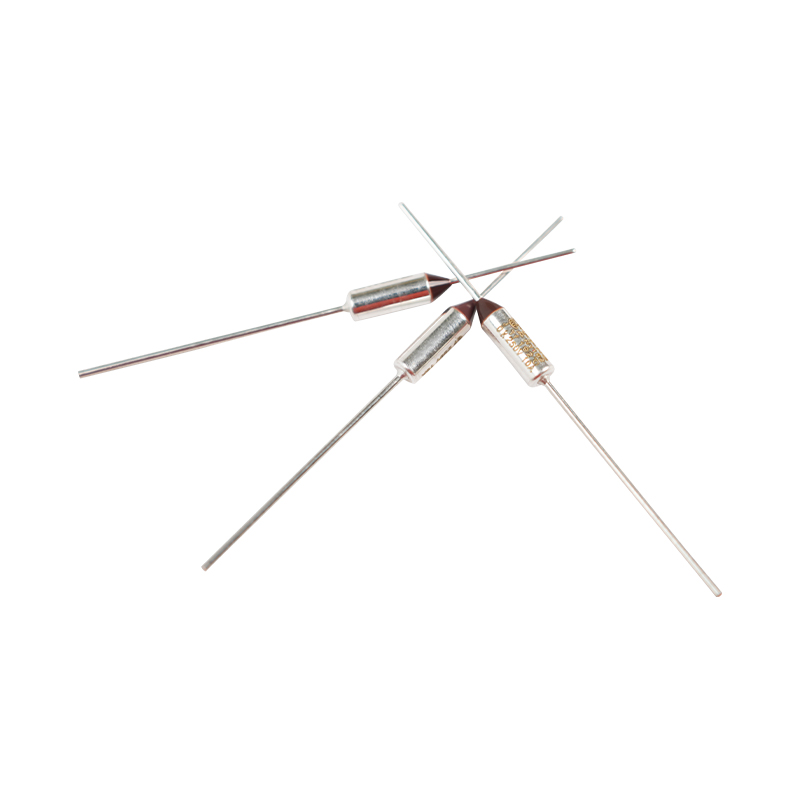

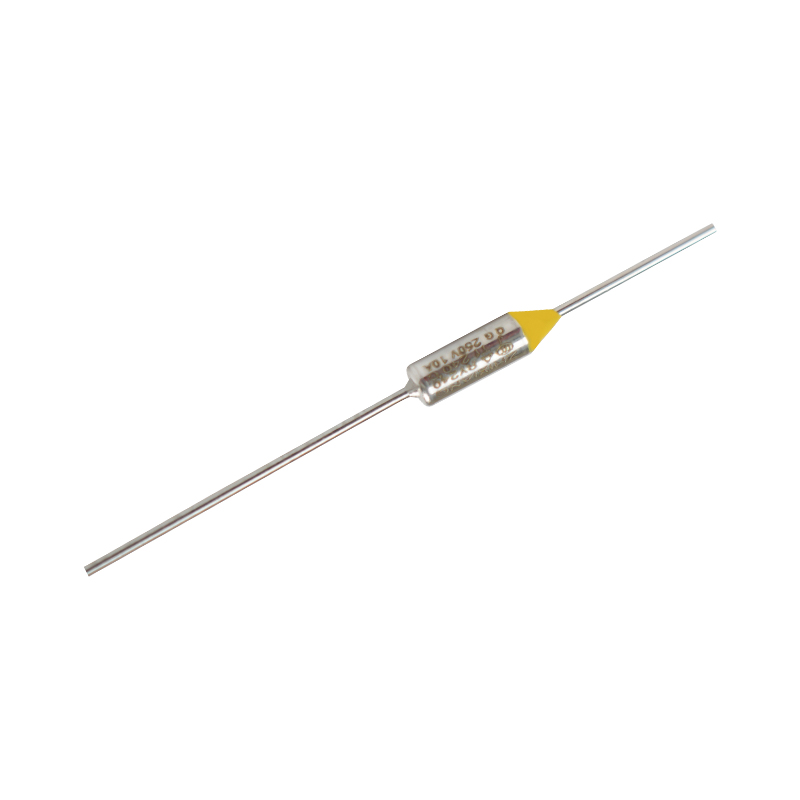

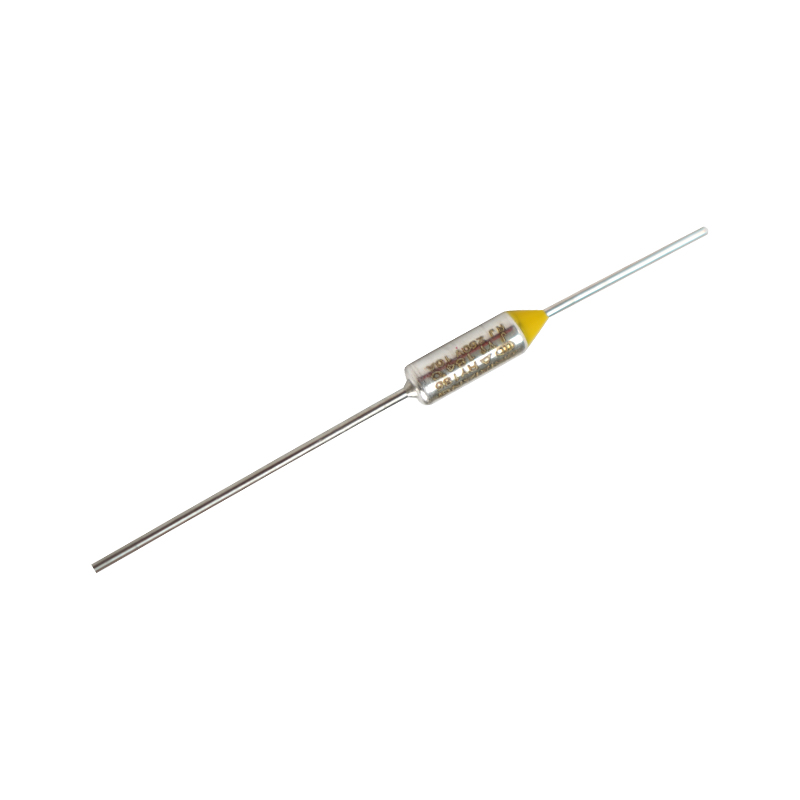

Typ RY
Tepelná pojistka RY využívá kovové pouzdro s částicemi citlivými na teplotu (organická chemie) jako snímací prvek teplotní pojistky, struktura materiálu snímajícího teplotu je pod napětím, vnitřní impedance je malá s vypínacím proudem až 6A až 15A (AC).

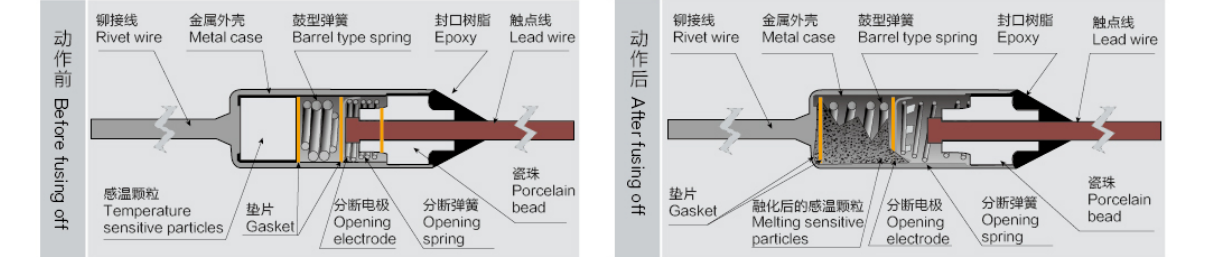

V kovovém pouzdře tepelné pojistky RY jsou rozpínací elektroda, pružina, citlivé částice. Pružina sudového typu je stlačena pro instalaci do pouzdra, může se pomocí těsnění dotýkat přívodního drátu, Za normálních podmínek proudí elektřina přívodním drátem, otevírací elektrodou, kovovým pouzdrem a nýtovým drátem.
Když okolní teplota překročí provozní teplotu, citlivé částice se roztaví teplem z přívodního drátu. Za této podmínky se otevírací pružina odtáhne a pružná síla přitlačí elektrodu k pružině, aby se přerušilo spojení s přívodním drátem. Rovněž dojde k přerušení proudu.
Hlavní vlastnosti
- Přesná regulace teploty: Nastavte teplotu pojistky podle požadavků na zařízení.
- Rychlá odezva: Rychle vypněte okruh, když teplota překročí normu.
- Vysoká spolehlivost: Jednoduchá struktura a stabilní výkon.
- Silná bezpečnost: Účinně zabraňte požáru nebo poškození zařízení způsobeného přehřátím.
Aplikační pole
- domácí spotřebiče: Elektronická žehlička, Vysoušeč vlasů, Ohřívač, Kávovar, Dávkovač vody, Pekař, Elektrický vařič, Elektrický tlakový hrnec, Rychlovarná konvice, Mikrovlnná trouba, Klimatizace, Ledničky, Pračka, Ohřívač vody, Digestoř, Dezinfekční skříňka a tak dále.
-0kancelářský spotřebič: Kopírka, fax, skener, tiskárna, skartovačka
- Příslušenství ke spotřebičům: Napěťový transformátor, adaptér, elektromotory, PC desky, konektor a tak dále.
- Elektronické komponenty: Kondenzátor, rezistor, baterie a tak dále.
- Průmyslové vybavení: jako jsou motory, transformátory atd.
-0 dalších: Masážní přístroje, farmaceutické vybavení, elektronické hračky a tak dále.
Poznámky
- správný výběr: Vyberte vhodný model podle provozní teploty a proudu zařízení.
- Místo instalace: Měl by být instalován na místě, které je náchylné na teplo.
- Pravidelná kontrola: Ujistěte se, že funguje správně a včas vyměňte spálené díly.
Jednorázové tepelné pojistky jsou důležitá zařízení na ochranu obvodů, která zabraňují přehřátí zařízení prostřednictvím pojistkového mechanismu a jsou široce používány v domácích spotřebičích, elektronice a průmyslovém vybavení.
